| Робочі параметри | |
|---|
| Діапазон вимірюваного діаметру кабелю |
0.1…22 мм |
| Кількість координат вимірювання диаметру |
2 |
| Число вимірювань в секунду, не менше |
200 |
| Похибка вимірювання, не більш |
± 2 мкм - для мінимального діаметру
± 10 мкм - для максимального діаметру |
| Індикація |
|
| Індикація основних параметрів |

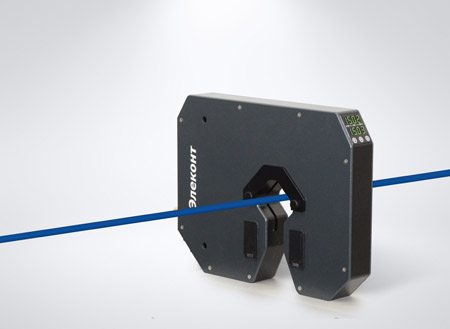

- Цифровий світлодіодний індикатор на передній панелі вимірювальної головки

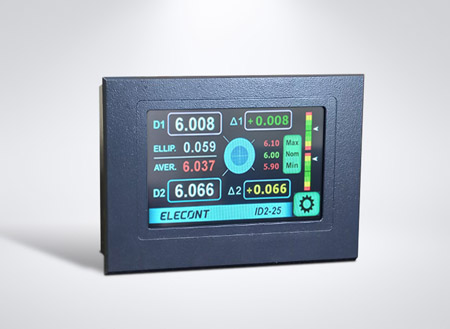

- Виносний графічний термінал із сенсорним дісплеєм діагоналлю 4.3 дюйми
|
| Макс. довжина кабелю для виносного терміналу |
100 м |
| Інтерфейс |
|
| Аналогові виходи |
Вихід 1: ± 10 В, Вихід 2: 0...10В
Масштабовані сигнали відхилення фактичного діаметру від заданого. Можуть використовуватися в системі автоматичної стабілізації діаметру
Сигнал абсолютного значення діаметра 4..20мА (опціонально)
|
| Релейні виходи |
Два релейні виходи 220 В 1 А (сигналізують про вихід діаметру за межі верхнього і нижнього допусків) |
| Комунікаційний інтерфейс |
RS485 Modbus |
| Живлення |
|
| Напруга живлення |
220 В ± 10 % |
| Частота |
50 Гц ± 5 % |
| Споживана потужність |
10 ВА (вимірювальна головка)
5 ВА (виносний термінал) |
| Конструктивні параметри |
|
| Габаритні розміри (довжина х ширина х висота) |
290х45х224 мм (вимірювальна головка) |
| Розміри вимірювальної зони |
27 х 27 мм |
| Матеріал корпусу |
корозійно стійкий дюралюміній |
| Ступінь захисту |
IP20 (вимірювальна головка)
IP40 (виносний термінал) |
| Рабоча температура |
0…+45 °С |
| Вага |
4 кг (вимірювальна головка)
1 кг (виносний термінал) |
| Додаткові опції |
|
| Інтерфейс Profibus |
Зовнішній модуль конвертору Prifibus.
Адресний простір зпівпадає з вимірювачами Sicora, що дозволяє виконати швидку заміну. |
| Монтажна стійка |
Зменшує час встановлення вимірювача на лінії, забезпечує підйом вимірювальної голівки над кабелем. Виконан електричний монтаж. |

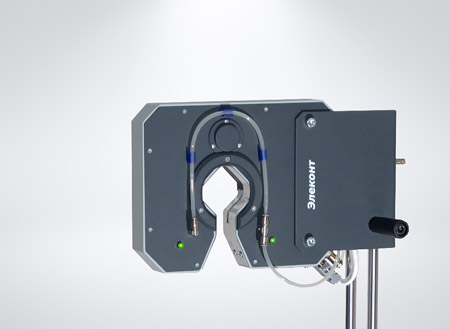

| Повітропровідний канал |
Для роботи в приміщеннях з високим ступенем присутності пилу: лінії волочіння, талькіровки та інші. Значно збільшує час роботы між обслуговуванням. Потребує попередньої якісноі підготовки повітря. |
| Набір калібрів |
Комплект з трьох калібрів різного діаметру які призначені для перевірки точності вимірювання |
